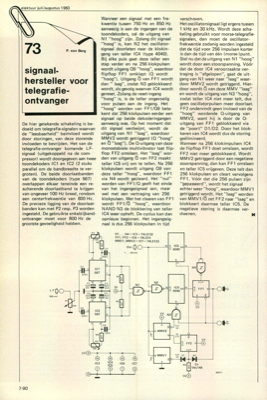

signaalhersteller voor telegrafieontvanger
elektuur juli/augustus 1983 7-90 73 P. von Berg verschoven. Het oscillatorsignaal ligt ergens tussen 1 kHz en 30 kHz. Wordt deze scha- keling gebruikt voor morse-telegrafie- signalen, dan moet de oscillator- frekwentie zodanig worden ingesteld dat de tijd voor 256 impulsen korter is dan de tijd van eÃÅeÃÅn (morse-)punt. Stel nu dat de uitgang van N1 "hoog" wordt door een stoorspanning. VaÃÅciÃÅr dat de door IC4 veroorzaakte ver- traging is "afgelopen", gaat de uit- gang van N1 weer naar "laag" waar- door MMV2 wordt getriggerd. Hier- door wordt IS van deze MMV "laag" en wordt de uitgang van N3 "hoog", zodat teller IC4 niet meer telt, dus geen oscillatorpulsen meer doorlaat. FF2 ondervindt geen invloed van de "hoog" wordende Q-uitgang van MMV2, want hij is door de Q- u itgang van FF1 geblokkeerd via de "poort" D1/D2. Door het blok- keren van IC4 wordt dus de storing geeÃàlimineerd. Wanneer na 256 klokimpulsen IC4 de flipflop FF1 doet omslaan, wordt FF2 niet meer geblokkeerd. Wordt M...
