termometer

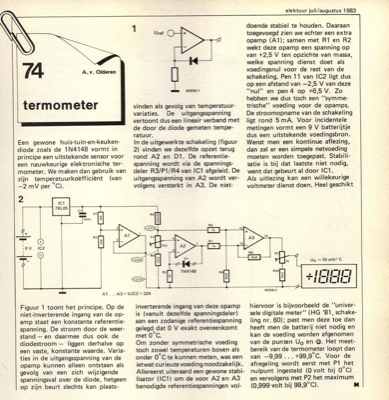

A. v. Olderen termometer Een gewone huis-tuin-en-keuken- diode zoals de 1N4148 vormt in principe een uitstekende sensor voor een nauwkeurige elektronische ter- mometer. We maken dan gebruik van zijn temperatuurkoeÃàfficieÃànt (van -2 mV per¬?Cl. vinden als gevolg van temperatuur- variaties. De uitgangsspanning vertoont dus een lineair verband met de door de diode gemeten tempe- ratuur. In de uitgewerkte schakeling (figuur 2) vinden we dezelfde opzet terug rond A2 en D1. De referentie- spanning wordt via de spannings- deler R3/P1/R4 van IC1 afgeleid. De uitgangsspanning van A2 wordt ver- volgens versterkt in A3. De niet- 2 1"9 V IC2 IC1 78L05 Figuur 1 toont het principe. Op de niet-inverterende ingang van de op- amp staat een konstante referentie- spanning. De stroom door de weer- stand - en daarmee dus ook de diodestroom - liggen derhalve op een vaste, konstante waarde. Varia- ties in de uitgangsspanning van de opamp kunnen alleen ontstaan als gevolg van een zich wijzigende ...
