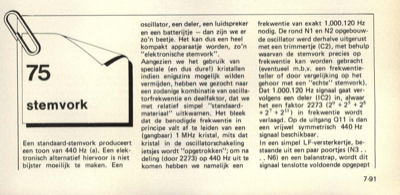

stemvork
75 stemvork oscillator, een deler, een luidspreker en een batterijtje - dan zijn we er zo"n beetje. Het kan dus een heel kompakt apparaatje worden, zo"n "elektronische stemvork". Aangezien we het gebruik van speciale (en dus dure!) kristallen indien enigszins mogelijk wilden vermijden, hebben we gezocht naar een zodanige kombinatie van oscilla- torfrekwentie en deelfaktor, dat we met relatief simpel "standaard- materiaal" uitkwamen. Het bleek dat de benodigde frekwentie in principe valt af te leiden van een (gangbaar) 1 MHz kristal, mits dat kristal in de oscillatorschakeling ietsjes wordt "opgetrokken"; om na deling (door 2273) op 440 Hz uit te komen hebben we namelijk een frekwentie van exakt 1.000.120 Hz nodig. De rond N1 en N2 opgebouw- de oscillator werd derhalve uitgerust met een trimmertje (C2), met behulp waarvan de stemvork precies op frekwentie kan worden gebracht (eventueel m.b.v. een frekwentie- teller of door vergelijking op het gehoor met een "echte" stemvork). Dat...
