gelijkspanningsverdubbelaar met de 4049

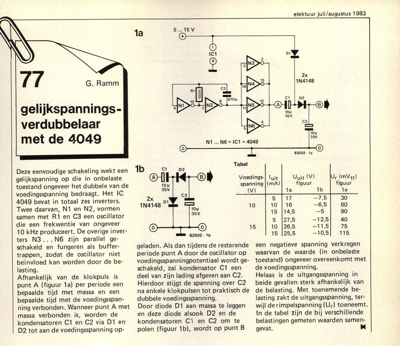

77 G. Ramm gelijkspannings- verdubbelaar met de 4049 Deze eenvoudige schakeling wekt een gelijkspanning op die in onbelaste toestand ongeveer het dubbele van de voedingsspanning bedraagt. Het IC 4049 bevat in totaal zes inverters. Twee daarvan, Nl en N2, vormen samen met R1 en C3 een oscillator die een frekwentie van ongeveer 10 kHz produceert. De overige inver- ters N3 ... N6 zijn parallel ge- schakeld en fungeren als buffer- trappen, zodat de oscillator niet beiÃànvloed kan worden door de be- lasting. Afhankelijk van de klokpuls is punt A (figuur la) per periode een bepaalde tijd met massa en een bepaalde tijd met de voedingsspan- ning verbonden. Wanneer punt A met massa verbonden is, worden de kondensatoren Cl en C2 via Dl en D2 tot aan de voedingsspanning op- N1 ... N6 = IC1 = 4049 Tabel Voedings- spanning (mA) 7)p 35V 83502 - la Uuit (V) figuur Ur (mVtt) figuur la 5 ... 15 V geladen. Als dan tijdens de resterende periode punt A door de oscillator op voedingsspanningpotentiaal...
