video-menger

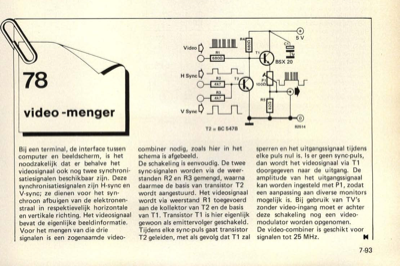

78 video -menger Bij een terminal, de interface tussen computer en beeldscherm, is het noodzakelijk dat er behalve het videosignaal ook nog twee synchroni- satiesignalen beschikbaar zijn. Deze synchronisatiesignalen zijn H-sync en V-sync; ze dienen voor het syn- chroon afbuigen van de elektronen- straal in respektievelijk horizontale en vertikale richting. Het videosignaal bevat de eigenlijke beeldinformatie. Voor het mengen van die drie signalen is een zogenaamde video- V Sync T2 = BC 547B combiner nodig, zoals hier in het schema is afgebeeld. De schakeling is eenvoudig. De twee sync-signalen worden via de weer- standen R2 en R3 gemengd, waarna daarmee de basis van transistor T2 wordt aangestuurd. Het videosignaal wordt via weerstand R1 toegevoerd aan de kollektor van T2 en de basis van Ti. Transistor T1 is hier eigenlijk gewoon als emittervolger geschakeld. Tijdens elke sync-puls gaat transistor T2 geleiden, met als gevolg dat T1 zal 82514 sperren en het uitgangssignaal tijdens ...
