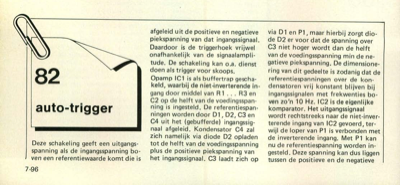

82 auto-trigger afgeleid uit de positieve en negatieve piekspanning van dat ingangssignaal. Daardoor is de triggerhoek vrijwel onafhankelijk van de signaalampli- tude. De schakeling kan o.a. dienst doen als trigger voor skoops. Opamp IC1 is als buffertrap gescha- keld, waarbij de niet-inverterende in- gang door middel van R1 ... R3 en C2 op de helft van de voedingsspan- ning is ingesteld. De referentiespan- ningen worden door D1, D2, C3 en C4 uit het (gebufferde) ingangssig- naal afgeleid. Kondensator C4 zal zich namelijk via diode D2 opladen tot de helft van de voedingsspanning plus de positieve piekspanning van het ingangssignaal. C3 laadt zich op via D1 en Pl, maar hierbij zorgt dio- de D2 er voor dat de spanning over C3 niet hoger wordt dan de helft van de voedingsspanning min de ne- gatieve piekspanning. De dimensione- ring van dit gedeelte is zodanig dat de referentiespanningen over de kon- densatoren vrij konstant blijven bij ingangssignalen met frekwenties bo- ven zo"n 10 ...
