goedkope DCF 77-ontvanger

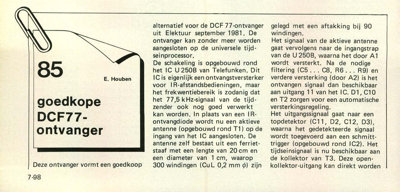

85 goedkope DCF77- ontvanger E. Houben alternatief voor de DCF 77-ontvanger uit Elektuur september 1981. De ontvanger kan zonder meer worden aangesloten op de universele tijd- sei nprocessor. De schakeling is opgebouwd rond het IC U 250B van Telefunken. Dit IC is eigenlijk een ontvangstversterker voor IR-afstandsbedieningen, maar het frekwentiebereik is zodanig dat het 77,5 kHz-signaal van de tijd- zender ook nog goed verwerkt kan worden. In plaats van een IR- ontvangdiode wordt nu een aktieve antenne (opgebouwd rond T1) op de ingang van het IC aangesloten. De antenne zelf bestaat uit een ferriet- staaf met een lengte van 20 cm en een diameter van 1 cm, waarop 300 windingen (Cu L 0,2 mm 0) zijn gelegd met een aftakking bij 90 windingen. Het signaal van de aktieve antenne gaat vervolgens naar de ingangstrap van de U 250B, waarna het door Al wordt versterkt. Na de nodige filtering (C5 ... C8, R6 ... R9) en verdere versterking (door A2) is het ontvangen signaal dan beschikbaar aan ui...
