mikrofoonvoorversterker met toonregeling

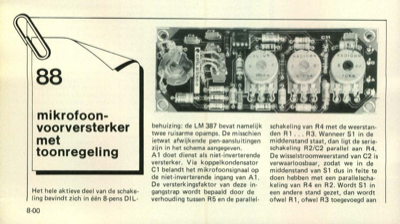

88 mikrofoon- voorversterker met toonregeling Het hele aktieve deel van de schake- ling bevindt zich in eÃÅeÃÅn 8-pens DIL- behuizing: de LM 387 bevat namelijk twee ruisarme opamps. De misschien ietwat afwijkende pen-aansluitingen zijn in het schema aangegeven. Al doet dienst als niet-inverterende versterker. Via koppelkondensator Cl belandt het mikrofoonsignaal op de niet-inverterende ingang van Al. De versterkingsfaktor van deze in- gangstrap wordt bepaald door de verhouding tussen R5 en de parallel- schakeling van R4 met de weerstan- den R1 . . R3. Wanneer S1 in de middenstand staat, dan ligt de serie- schakeling R2/C2 parallel aan R4. De wisselstroomweerstand van C2 is verwaarloosbaar, zodat we in de middenstand van S1 dus in feite te doen hebben met een parallelscha- keling van R4 en R2. Wordt S1 in een andere stand gezet, dan wordt ofwel R 1, ofwel R3 toegevoegd aan 8-00 Onderdelenlijst 2 Weerstanden: R1 = 470 St R2,R6,R7 = 10 k R3 = 2k2 R4 = 27 k R5 = 100 k R8,R9 = 3k9 R1...
