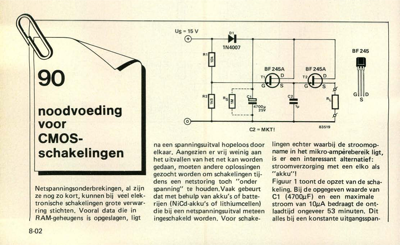

90 noodvoeding voor CMOS- schakelingen Netspanningsonderbrekingen, al zijn ze nog zo kort, kunnen bij veel elek- tronische schakelingen grote verwar- ring stichten. Vooral data die in RAM-geheugens is opgeslagen, ligt couvD 8-02 Us = 15 V D1 na een spanningsuitval hopeloos door elkaar. Aangezien er vrij weinig aan het uitvallen van het net kan worden gedaan, moeten andere oplossingen gezocht worden om schakelingen tij- dens een netstoring toch "onder spanning" te houden.Vaak gebeurt dat met behulp van akku"s of batte- rijen (NiCd-akku"s of lithiumcellen) die bij een netspanningsuitval meteen ingeschakeld worden. Voor schake- lingen echter waarbij de stroomop- name in het mikro-ampeÃÄrebereik ligt, is er een interessant alternatief: stroomverzorging met een elko als "akku"! Figuur 1 toont de opzet van de scha- keling. Bij de opgegeven waarde van Cl (4700pF) en een maximale stroom van 10/2A bedraagt de ont- laadtijd ongeveer 53 minuten. Dit alles bij een konstante uitgangsspan- C2 =...
