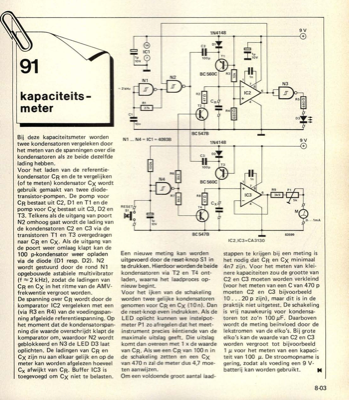

kapaciteits- meter Bij deze kapaciteitsmeter worden twee kondensatoren vergeleken door het meten van de spanningen over die kondensatoren als ze beide dezelfde lading hebben. Voor het laden van de referentie- kondensator CR en de te vergelijken (of te meten) kondensator CX wordt gebruik gemaakt van twee diode- transistor-pompen. De pomp voor CR bestaat uit C2, Dl en T1 en de pomp voor CX bestaat uit C3, D2 en T3. Telkens als de uitgang van poort N2 omhoog gaat wordt de lading van de kondensatoren C2 en C3 via de transistoren T1 en T3 overgedragen naar CR en Cx. Als de uitgang van de poort weer omlaag klapt kan de 100 p-kondensator weer opladen via de diode (Dl resp. D2). N2 wordt gestuurd door de rond Nl opgebouwde astabiele multivibrator (f 2 kHz), zodat de ladingen van CR en CX in het ritme van de AMV- frekwentie vergroot worden. De spanning over CR wordt door de komparator IC2 vergeleken met een (via R3 en R4) van de voedingsspan- ning afgeleide referentiespanning. Op het momen...
