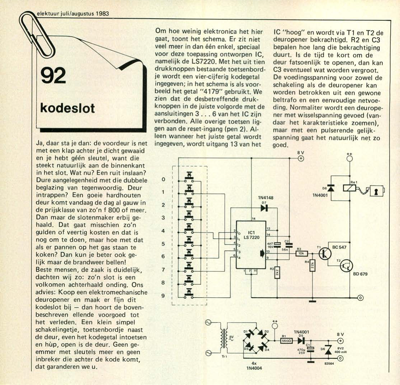

elektuur juli/augustus 1983 92 kodeslot Om hoe weinig elektronica het hier gaat, toont het schema. Er zit niet veel meer in dan eÃÅeÃÅn enkel, speciaal voor deze toepassing ontworpen IC, namelijk de LS7220. Met het uit tien drukknoppen bestaande toetsenbord- je wordt een vier-cijferig kodegetal ingegeven; in het schema is als voor- beeld het getal "4179" gebruikt. We zien dat de desbetreffende druk- knoppen in de juiste volgorde met de aansluitingen 3 ... 6 van het IC zijn verbonden. Alle overige toetsen lig- gen aan de reset-ingang (pen 2). Al- leen wanneer het juiste getal wordt ingegeven, wordt uitgang 13 van het IC "hoog" en wordt via T1 en T2 de deuropener bekrachtigd. R2 en C3 bepalen hoe lang die bekrachtiging duurt. Is de tijd te kort om de deur fatsoenlijk te openen, dan kan C3 eventueel wat worden vergroot. De voedingsspanning voor zowel de schakeling als de deuropener kan worden betrokken uit een gewone beltrafo en een eenvoudige netvoe- ding. Normaliter wordt een deuro...
