kristalloze tijdbasis

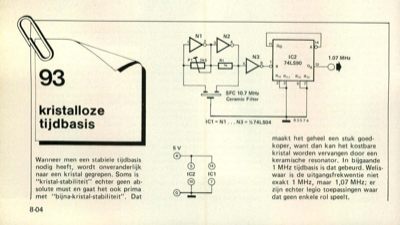

93 kristalloze tijdbasis Wanneer men een stabiele tijdbasis nodig heeft, wordt onveranderlijk naar een kristal gegrepen. Soms is "kristal-stabiliteit" echter geen ab- solute must en gaat het ook prima met "bijna-kristal-stabiliteit". Dat SFC 10.7 MHz Ceramic Filter IC1 = N1 ... N3 = Y274LSO4 83574 maakt het geheel een stuk goed- koper, want dan kan het kostbare kristal worden vervangen door een keramische resonator. In bijgaande 1 MHz tijdbasis is dat gebeurd. Welis- 8-04 5V IC2 IC1 waar is de uitgangsfrekwentie niet exakt 1 MHz, maar 1,07 MHz; er zijn echter legio toepassingen waar dat geen enkele rol speelt. N1 N2 4 I> • • B iro 11 IC2 1.07 MHz 74LS90 0A Rot R Zoals te zien is de schakeling uiter- mate simpel. Twee IC"s, een weer- stand, een instelpot en een gewoon goedkoop keramisch filter van 10,7 MHz - dat is alles. Met behulp van het keramisch filter is rond N1 en N2 een stabiele 10,7 MHz oscil- lator opgebouwd. Het uitgangs- signaal daarvan wordt via N3 naar teller ...
