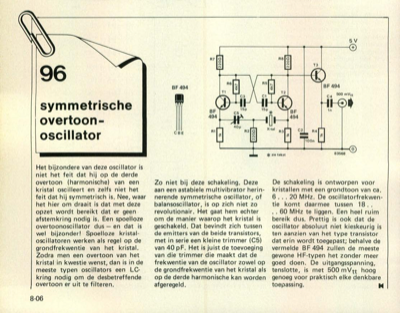

symmetrische overtoonoscillator
symmetrische overtoon- oscillator Het bijzondere van deze oscillator is niet het feit dat hij op de derde overtoon (harmonische) van een kristal oscilleert en zelfs niet het feit dat hij symmetrisch is. Nee, waar het hier om draait is dat met deze opzet wordt bereikt dat er geen afstemkring nodig is. Een spoelloze overtoonoscillator dus - en dat is wel bijzonder! Spoelloze kristal- oscillatoren werken als regel op de grondfrekwentie van het kristal. Zodra men een overtoon van het kristal in kwestie wenst, dan is in de meeste typen oscillators een LC- kring nodig om de desbetreffende overtoon er uit te filteren. Zo niet bij deze schakeling. Deze aan een astabiele multivibrator herin- nerende symmetrische oscillator, of balansoscillator, is op zich niet zo revolutionair. Het gaat hem echter om de manier waarop het kristal is geschakeld. Dat bevindt zich tussen de emitters van de beide transistors, met in serie een kleine trimmer (C5) van 40 pF. Het is juist de toevoeging van die t...
