key-beep

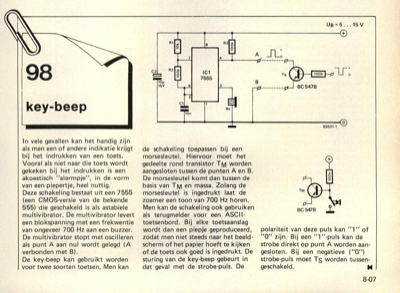

In vele gevallen kan het handig zijn als men een of andere indikatie krijgt bij het indrukken van een toets. Vooral als niet naar die toets wordt gekeken bij het indrukken is een akoestisch "alarmpje", in de vorm van een piepertje, heel nuttig. Deze schakeling bestaat uit een 7555 (een CMOS-versie van de bekende 555) die geschakeld is als astabiele multivibrator. De multivibrator levert een blokspanning met een frekwentie van ongeveer 700 Hz aan een buzzer. De multivibrator stopt met oscilleren als punt A aan nul wordt gelegd (A verbonden met B). De key-beep kan gebruikt worden voor twee soorten toetsen. Men kan de schakeling toepassen bij een morsesleutel. Hiervoor moet het gedeelte rond transistor TM worden aangesloten tussen de punten A en B. De morsesleutel komt dan tussen de basis van TM en massa. Zolang de morsesleutel is ingedrukt laat de zoemer een toon van 700 Hz horen. Men kan de schakeling ook gebruiken als terugmelder voor een ASCII- toetsenbord. Bij elke toetsaanslag ...
