auto-PDM-brugversterker

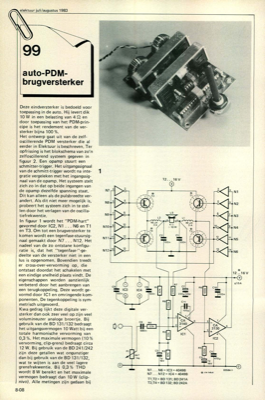

8-08 elektuur juli/augustus 1983 99 auto-PDM- brugversterker Deze eindversterker is bedoeld voor toepassing in de auto. Hij levert dik 10 W in een belasting van 4 SZ en door toepassing van het PDM-prin- cipe is het rendement van de ver- sterker bijna 100 %. Het ontwerp gaat uit van de zelf- oscillerende PDM versterker die al eerder in Elektuur is beschreven. Ter opfrissing is het blokschema van zo"n zelfoscillerend systeem gegeven in figuur 2. Een opamp stuurt een schmitter-trigger. Het uitgangssignaal van de schmitt-trigger wordt na inte- gratie vergeleken met het ingangssig- naal van de opamp. Het systeem stelt zich zo in dat op beide ingangen van de opamp dezelfde spanning staat. Dit kan alleen als de pulsbreedte ver- andert. Als dit niet meer mogelijk is, probeert het systeem zich in te stel- len door het verlagen van de oscilla- tiefrekwentie. N9 In figuur 1 wordt het "PDM-hart" gevormd door IC2, N1 ... N6 en T1 en T3. Om tot een brugversterker te komen wordt een tegenfase-st...
