logic probe

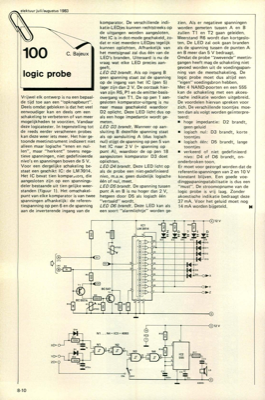

elektuur juli/augustus 1983 100 C. Bajeux komparator. De verschillende indi- katie-LEDjes kunnen rechtstreeks op de uitgangen worden aangesloten. Het IC is in dot-mode geschakeld, zo- dat er niet meerdere LEDjes tegelijk kunnen oplichten. Afhankelijk van het meetsignaal zal dus eÃÅeÃÅn van de LED"s branden. Uiteraard is nu de vraag wat elke LED precies aan- geeft. LED D2 brandt. Als op ingang B geen spanning staat zal de spanning op de ingang van het IC (pen 5) lager zijn dan 2 V. De oorzaak hier- van zijn R5, P1 en de emitter-basis- overgang van T1. De op pen 1 aan- gesloten komparator-uitgang is nu naar massa geschakeld waardoor D2 oplicht. Deze LED licht dus op als een hoge impedantie wordt ge- meten. LED D3 brandt. Wanneer op aan- sluiting B dezelfde spanning staat als op aansluiting A (dus logisch nul) stijgt de spanning op pen 5 van het IC naar 2 V (= spanning op punt A), waardoor de op pen 18 aangesloten komparator D3 doet oplichten. LED D4 brandt. Deze LED licht op als de ...
