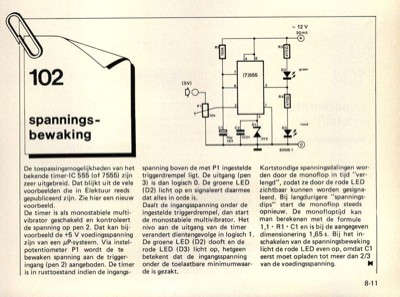

102 spannings- bewaking De toepassingsmogelijkheden van het bekende timer-IC 555 (of 7555) zijn zeer uitgebreid. Dat blijkt uit de vele voorbeelden die in Elektuur reeds gepubliceerd zijn. Zie hier een nieuw voorbeeld. De timer is als monostabiele multi- vibrator geschakeld en kontroleert de spanning op pen 2. Dat kan bij- voorbeeld de +5 V voedingsspanning zijn van een pP-systeem. Via instel- potentiometer P1 wordt de te bewaken spanning aan de trigger- ingang (pen 2) aangeboden. De timer is in rusttoestand indien de ingangs- spanning boven de met P1 ingestelde triggerdrempel ligt. De uitgang (pen 3) is dan logisch 0. De groene LED (D2) licht op en signaleert daarmee dat alles in orde is. Daalt de ingangsspanning onder de ingestelde triggerdrempel, dan start de monostabiele multivibrator. Het nivo aan de uitgang van de timer verandert dientengevolge in logisch 1. De groene LED (D2) dooft en de rode LED (D3) licht op, hetgeen betekent dat de ingangsspanning onder de toelaatbare mi...
