LED-stroombron

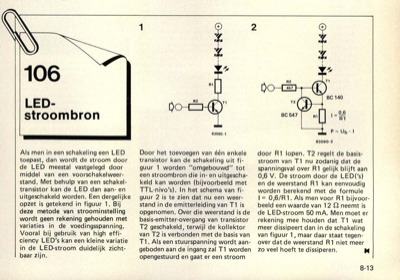

Als men in een schakeling een LED toepast, dan wordt de stroom door de LED meestal vastgelegd door middel van een voorschakelweer- stand. Met behulp van een schakel- transistor kan de LED dan aan- en uitgeschakeld worden. Een dergelijke opzet is getekend in figuur 1. Bij deze metode van stroominstelling wordt geen rekening gehouden met variaties in de voedingsspanning. Vooral bij gebruik van high effi- ciency LED"s kan een kleine variatie in de LED-stroom duidelijk zicht- baar zijn. Door het toevoegen van eÃÅeÃÅn enkele transistor kan de schakeling uit fi- guur 1 worden "omgebouwd" tot een stroombron die in- en uitgescha- keld kan worden (bijvoorbeeld met TTL-nivo"s). In het schema van fi- guur 2 is te zien dat nu een weer- stand in de emitterleiding van T1 is opgenomen. Over die weerstand is de basis-emitter-overgang van transistor T2 geschakeld, terwijl de kollektor van T2 is verbonden met de basis van Ti. Als een stuurspanning wordt aan- geboden aan de ingang zal T1 worden open...
