tiptoetsregelaar

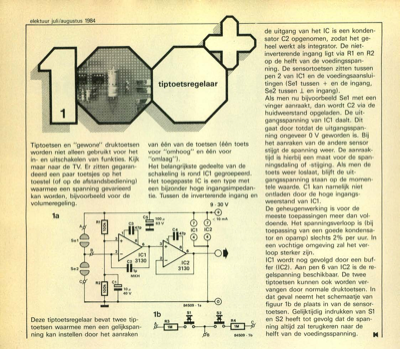

elektuur juli/augustus 1984 Tiptoetsen en "gewone" druktoetsen worden niet alleen gebruikt voor het in- en uitschakelen van funkties. Kijk maar naar de TV. Er zitten gegaran- deerd een paar toetsjes op het toestel (of op de afstandsbediening) waarmee een spanning gevarieerd kan worden, bijvoorbeeld voor de volumeregeling. van één van de toetsen (één toets voor "omhoog" en één voor "omlaag"). Het belangrijkste gedeelte van de schakeling is rond IC1 gegroepeerd. Het toegepaste IC is een type met een bijzonder hoge ingangsimpedan- tie. Tussen de inverterende ingang en 9 - 30 V •C) <10 mA de uitgang van het IC is een konden- sator C2 opgenomen, zodat het ge- heel werkt als integrator. De niet- inverterende ingang ligt via R1 en R2 op de helft van de voedingsspan- ning. De sensortoetsen zitten tussen pen 2 van IC1 en de voedingsaanslui- tingen (Sel tussen + en de ingang, Se2 tussen 1 en ingang). Als men nu bijvoorbeeld Sel met een vinger aanraakt, dan wordt C2 via de huid...
