hoger/lager-frekwentiemeter - met twee-LED-display

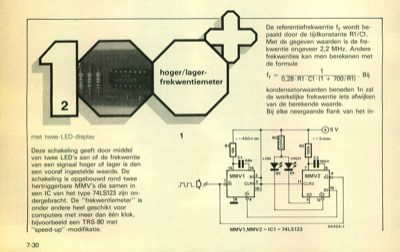

met twee-LED-display Deze schakeling geeft door middel van twee LED"s aan of de frekwentie van een signaal hoger of lager is dan een vooraf ingestelde waarde. De schakeling is opgebouwd rond twee hertriggerbare MMV"s die samen in een IC van het type 74LS123 zijn on- dergebracht. De "frekwentiemeter" is onder andere heel geschikt voor computers met meer dan eÃÅeÃÅn klok, bijvoorbeeld een TRS-80 met "speed-up"-modifikatie. 54454-1 7-30 De referentiefrekwentie fr wordt be- paald door de tijdkonstante R1/C1. Met de gegeven waarden is de fre- kwentie ongeveer 2,2 MHz. Andere frekwenties kan men berekenen met de formule 1 fr 0,28.R1.C1.(1 + 700/R1) Bij kondensatorwaarden beneden ln zal de werkelijke frekwentie iets afwijken van de berekende waarde. Bij elke neergaande flank van het in- MMV1,MMV2 = IC1 = 74LS123 01 O2 gangssignaal wordt MMV1 getrig- gerd. Als de frekwentie van dit sig- naal nu lager is dan de "referentiefre- kwentie" (R1/C1-tijd), dan zal uitgang 01 gedurende elke peri...
