Artikel
galopsimulator

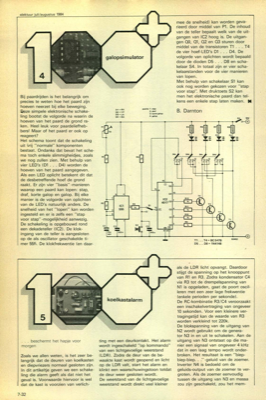

elektuur juli/augustus 1984 Bij paardrijden is het belangrijk om precies te weten hoe het paard zijn hoeven neerzet bij elke beweging. Deze simpele elektronische schake- ling bootst de volgorde na waarin de hoeven van het paard de grond ra- ken. Heel leuk voor paardeliefheb- bers! Maar of het paard er ook op reageert? Het schema toont dat de schakeling uit Wij "normale" komponenten bestaat. Ondanks dat bevat het sche- ma toch enkele slimmigheidjes, zoals we nog zullen zien. Met behulp van vier LED"s (D1 . . . D4) worden de hoeven van het paard aangegeven. Als een LED oplicht betekent dit dat de desbetreffende hoef de grond raakt. Er zijn vier "basis"-manieren waarop een paard kan lopen: stap, draf, korte galop en galop. Bij elke manier is de volgorde van oplichten van de LED"s natuurlijk anders. De snelheid van het "lopen" kan worden ingesteld en er is zelfs een "stap voor stap"-mogelijkheid aanwezig. De schakeling is opgebouwd rond een dekadeteller (IC2). De klok- ingang van de t...
