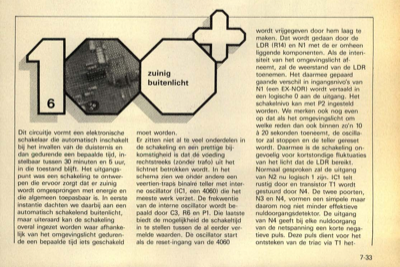

zuinig buitenlicht
Dit circuitje vormt een elektronische schakelaar die automatisch inschakelt bij het invallen vah de duisternis en dan gedurende een bepaalde tijd, in- stelbaar tussen 30 minuten en 5 uur, in die toestand blijft. Het uitgangs- punt was een schakeling te ontwer- pen die ervoor zorgt dat er zuinig wordt omgesprongen met energie en die algemeen toepasbaaÃÅr is. In eerste instantie dachten we daarbij aan een automatisch schakelend buitenlicht, maar uiteraard kan de schakeling overal ingezet worden waar afhanke- lijk van het omgevingslicht geduren- de een bepaalde tijd iets geschakeld moet worden. Er zitten niet al te veel onderdelen in de schakeling en een prettige bij- komstigheid is dat de voeding rechtstreeks (zonder trafo) uit het lichtnet betrokken wordt. In het schema zien we oiider andere een veertien-traps binaire teller met inter- ne oscillator (IC1, een 4060) die het meeste werk verzet. De frekwentie van de interne oscillator wordt be- paald door C3, R6 en Pl. Die laatste bie...
