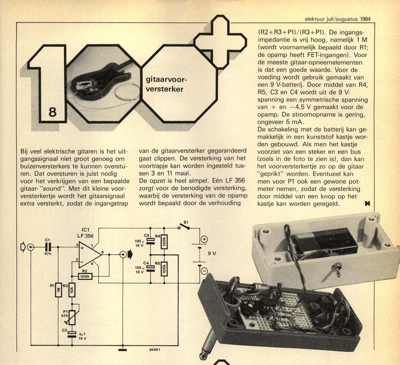

gitaarvoorversterker
Bij veel elektrische gitaren is het uit- gangssignaal niet groot genoeg om buizenversterkers te kunnen overstu- ren. Dat oversturen is juist nodig voor het verkrijgen van een bepaalde gitaar-"sound". Met dit kleine voor- versterkertje wordt het gitaarsignaal extra versterkt, zodat de ingangstrap IC1 van de gitaarversterker gegarandeerd gaat clippen. De versterking van het voortrapje kan worden ingesteld tus- sen 3 en 11 maal. De opzet is heel simpel. EeÃÅn LF 356 zorgt voor de benodigde versterking, waarbij de versterking van de opamp wordt bepaald door de verhouding (R2+R3+P1)/(R3+P1). De ingangs- impedantie is vrij hoog, namelijk 1 M (wordt voornamelijk bepaald door R1; de opamp heeft FET-ingangen). Voor de meeste gitaar-opneemelementen is dat een goede waarde. Voor de voeding wordt gebruik gemaakt van een 9 V-batterij. Door middel van R4, R5, C3 en C4 wordt uit de 9 V- spanning een symmetrische spanning van + en -4,5 V gemaakt voor de opamp. De stroomopname is gering, ongevee...
