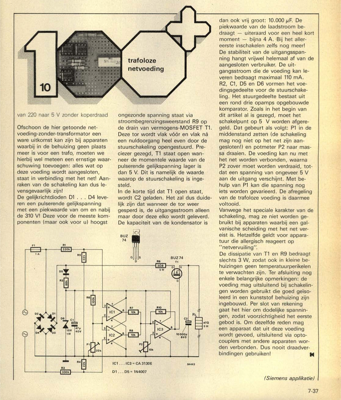

trafoloze netvoeding - van 220 naar 5 V zonder koperdraad
van 220 naar 5 V zonder koperdraad Ofschoon de hier getoonde net- voeding-zonder-transformator een ware uitkomst kan zijn bij apparaten waarbij in de behuizing geen plaats meer is voor een trafo, moeten we hierbij wel meteen een ernstige waar- schuwing toevoegen: alles wat op deze voeding wordt aangesloten, staat in verbinding met het net! Aan- raken van de schakeling kan dus le- vensgevaarlijk zijn! De gelijkrichtdioden Dl . . . D4 leve- ren een pulserende gelijkspanning met een piekwaarde van om en nabij de 310 V! Deze voor de meeste kom- ponenten (maar ook voor u) hoogst ongezonde spanning staat via stroombegrenzingsweerstand R9 op de drain van vermogens-MOSFET Ti. Deze tor wordt vlak voÃÅoÃÅr en vlak naÃÅ een nuldoorgang heel even door de stuurschakeling opengestuurd. Pre- ciezer gezegd, T1 staat open wan- neer de momentele waarde van de pulserende gelijkspanning lager is dan 5 V. Dit is namelijk de waarde waarop de stuurschakeling is inge- steld. In de korte tijd dat T1 open ...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
