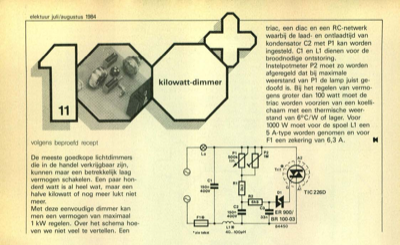

elektuur juli/augustus 1984 volgens beproefd recept De meeste goedkope lichtdimmers die in de handel verkrijgbaar zijn, kunnen maar een betrekkelijk laag vermogen schakelen. Een paar hon- derd watt is al heel wat, maar een halve kilowatt of nog meer lukt niet meer. Met deze eenvoudige dimmer kan men een vermogen van maximaal 1 kW regelen. Over het schema hoe- ven we niet veel te vertellen. Een triac, een diac en een RC-netwerk waarbij de laad- en ontlaadtijd van kondensator C2 met Pl kan worden ingesteld. Cl en Ll dienen voor de broodnodige ontstoring. Instelpotmeter P2 moet zo worden afgeregeld dat bij maximale weerstand van P1 de lamp juist ge- doofd is. Bij het regelen van vermo- gens groter dan 100 watt moet de triac worden voorzien van een koelli- chaam met een thermische weer- stand van 6°C/W of lager. Voor 1000 W moet voor de spoel L1 een 5 A-type worden genomen en voor F1 een zekering van 6,3 A.
