VHF-dipper

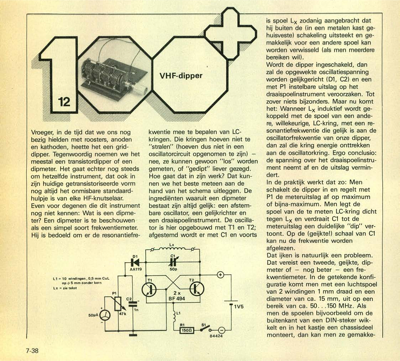

Vroeger, in de tijd dat we ons nog bezig hielden met roosters, anoden en kathoden, heette het een grid- dipper. Tegenwoordig noemen we het meestal een transistordipper of een dipmeter. Het gaat echter nog steeds om hetzelfde instrument, dat ook in zijn huidige getransistoriseerde vorm nog altijd het onmisbare standaard- hulpje is van elke HF-knutselaar. Even voor degenen die dit instrument nog niet kennen: Wat is een dipme- ter? Een dipmeter is te beschouwen als een simpel soort frekwentiemeter. Hij is bedoeld om er de resonantiefre- kwentie mee te bepalen van LC- kringen. Die kringen hoeven niet te "stralen" (hoeven dus niet in een oscillatorcircuit opgenomen te zijn) - nee, ze kunnen gewoon "los" worden gemeten, of "gedipt" liever gezegd. Hoe gaat dat in zijn werk? Dat kun- nen we het beste meteen aan de hand van het schema uitleggen. De ingredieÃànten waaruit een dipmeter bestaat zijn altijd gelijk: een afstem- bare oscillator, een gelijkrichter en een draaispoelinstrument. De ...
