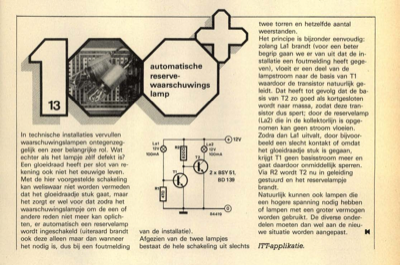

automatische reserve-waarschuwingslamp
In technische installaties vervullen waarschuwingslampen ontegenzeg- gelijk een zeer belangrijke rol. Wat echter als het lampje zeÃÄlf defekt is? Een gloeidraad heeft per slot van re- kening ook niet het eeuwige leven. Met de hier voorgestelde schakeling kan weliswaar niet worden vermeden dat het gloeidraadje stuk gaat, maar het zorgt er wel voor dat zodra het waarschuwingslampje om de een of andere reden niet meer kan oplich- ten, er automatisch een reservelamp wordt ingeschakeld (uiteraard brandt ook deze alleen maar dan wanneer het nodig is, dus bij een foutmelding 12V twee torren en hetzelfde aantal weerstanden. Het principe is bijzonder eenvoudig: zolang Lal brandt (voor een beter begrip gaan we er van uit dat de in- stallatie een foutmelding heeft gege- ven), vloeit er een deel van de lampstroom naar de basis van T1 waardoor de transistor natuurlijk ge- leidt. Dat heeft tot gevolg dat de ba- sis van T2 zo goed als kortgesloten wordt naar massa, zodat deze tran- sistor dus sp...
