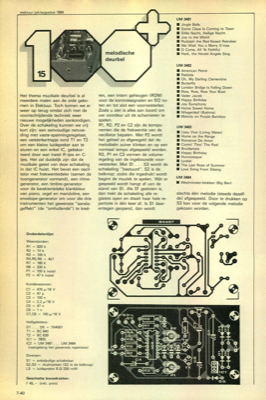

melodische deurbel
elektuur juli/augustus 1984 1 Het thema muzikale deurbel is al meerdere malen aan de orde geko- men in Elektuur. Toch komen we er weer op terug omdat zich met de voortschrijdende techniek weer nieuwe mogelijkheden aankondigen. Over de schakeling kunnen we vrij kort zijn: een eenvoudige netvoe- ding met vaste-spanningsregelaar, een versterkertrapje rond T1 en T2 om een kleine luidspreker aan te sturen en een enkel IC, geeÃàskor- teerd door wat instel R-tjes en C- tjes. Het zal duidelijk zijn dat de muzikale geest van deze schakeling in dat IC huist. Het bevat een oscil- lator met frekwentiedeler (samen de toongenerator vormend), een ritme- generator, een timbre-generator voor de karakteristieke klankkleur van piano, orgel en mandoline, een envelope-generator om voor die drie instrumenten het gewenste "aansla- geffekt" (de "omhullende") te kreeÃà- Onderdelenlijst Weerstanden: R1 = 820 k R2 = 10 k R3 = 100 k R4,R5,R6 = 4k7 R7 = 180 k R8 = 330 k Pl = 100 k instel P2 = 47 k instel Kond...
