2 x 2716 = 2732 - oude IC's opnieuw gebruikt

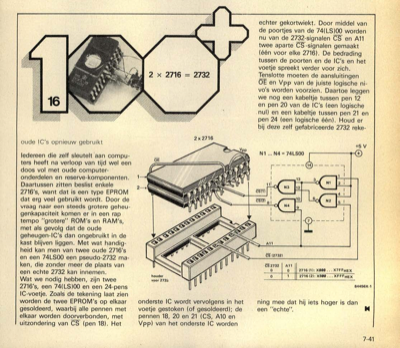

oude IC"s opnieuw gebruikt Iedereen die zelf sleutelt aan compu- ters heeft na verloop van tijd wel een doos vol met oude computer- onderdelen en reserve-komponenten. Daartussen zitten beslist enkele 2716"s, want dat is een type EPROM dat erg veel gebruikt wordt. Door de vraag naar een steeds grotere geheu- genkapaciteit komen er in een rap tempo "grotere" ROM"s en RAM"s, met als gevolg dat de oude geheugen-IC"s- dan ongebruikt in de kast blijven liggen. Met wat handig- heid kan men van twee oude 2716"s en een 74LS00 een pseudo-2732 ma- ken, die zonder meer de plaats van een echte 2732 kan innemen. Wat we nodig hebben, zijn twee 2716"s, een 74(LS)00 en een 24-pens IC-voetje. Zoals de tekening laat zien worden de twee EPROM"s op elkaar gesoldeerd, waarbij alle pennen met elkaar worden doorverbonden, met uitzondering van CS (pen 18). Het +5 V OE 2 x 2716 houder 0 voor 2732 onderste IC wordt vervolgens in het voetje gestoken (of gesoldeerd); de pennen 18, 20 en 21 (CS, A10 en Vpp) va...
