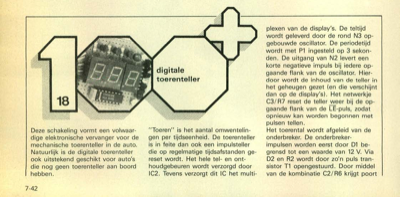

digitale toerenteller
Deze schakeling vormt een volwaar- dige elektronische vervanger voor de mechanische toerenteller in de auto. Natuurlijk is de digitale toerenteller ook uitstekend geschikt voor auto"s die nog geen toerenteller aan boord hebben. "Toeren" is het aantal omwentelin- gen per tijdseenheid. De toerenteller is in feite dan ook een impulsteller die op regelmatige tijdsafstanden ge- reset wordt. Het hele tel- en ont- houdgebeuren wordt verzorgd door IC2. Tevens verzorgt dit IC het multi- plexen van de display"s. De teltijd wordt geleverd door de rond N3 op- gebouwde oscillator. De periodetijd wordt met P1 ingesteld op 3 sekon- den. De uitgang van N2 levert een korte negatieve impuls bij iedere op- gaande flank van de oscillator. Hier- door wordt de inhoud van de teller in het geheugen gezet (en die verschijnt dan op de display"s). Het netwerkje C3/R7 reset de teller weer bij de op- gaande flank van de LE-puls, zodat opnieuw kan worden begonnen met pulsen tellen. Het toerental wordt afgeleid...
