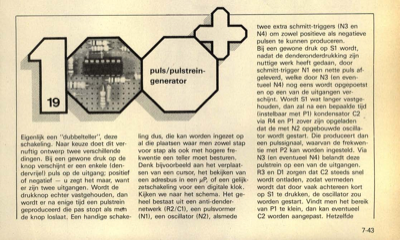

puls/pulstrein-generator
Eigenlijk een "dubbelteller", deze schakeling. Naar keuze doet dit ver- nuftig ontwerp twee verschillende dingen. Bij een gewone druk op de knop verschijnt er een enkele (den- dervrije!) puls op de uitgang; positief of negatief - u zegt het maar, want er zijn twee uitgangen. Wordt de drukknop echter vastgehouden, dan wordt er na enige tijd een pulstrein geproduceerd die pas stopt als men de knop loslaat. Een handige schake- ling dus, die kan worden ingezet op al die plaatsen waar men zowel stap voor stap als ook met hogere fre- kwentie een teller moet besturen. Denk bijvoorbeeld aan het verplaat- sen van een cursor, het bekijken van een adresbus in een biP, of een gelijk- zetschakeling voor een digitale klok. Kijken we naar het schema. Het ge- heel bestaat uit een anti-dender- netwerk (R2/C1), een pulsvormer (Nl), een oscillator (N2), alsmede twee extra schmitt-triggers (N3 en N4) om zowel positieve als negatieve pulsen te kunnen produceren. Bij een gewone druk op S1 wordt, nada...
