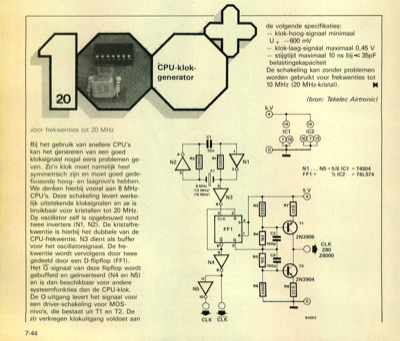

voor frekwenties tot 20 MHz Bij het gebruik van snellere CPU"s kan het genereren van een goed kloksignaal nogal eens problemen ge- ven. Zo"n klok moet namelijk heel symmetrisch zijn en moet goed gede- finieerde hoog- en laagnivo"s hebben. We denken hierbij vooral aan 8 MHz- CPU"s. Deze schakeling levert werke- lijk uitstekende kloksignalen en ze is bruikbaar voor kristallen tot 20 MHz. De oscillator zelf is opgebouwd rond twee inverters (N1, N2). De kristalfre- kwentie is hierbij het dubbele van de CPU-frekwentie. N3 dient als buffer voor het oscillatorsignaal. De fre- kwentie wordt vervolgens door twee gedeeld door een D-flipflop (FF1). Het Q-signaal van deze flipflop wordt gebufferd en gekiverteerd (N4 en N5) en is dan beschikbaar voor andere systeemfunkties dan de CPU-klok. De Q-uitgang levert het signaal voor een driver-schakeling voor MOS- nivo"s, die bestaat uit T1 en T2. De zo verkregen klokuitgang voldoet aan icl (bron: Tekelec Airtronic) IC2 N1 ... N5 = 5/6 IC1 =74504 7-4...
