zuinige motor-aansturing

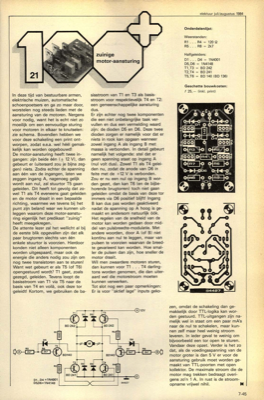

In deze tijd van bestuurbare armen, elektrische muizen, automatische schoenpoetsers en ga zo maar door, worstelen nog steeds lieden met de aansturing van de motoren. Nergens voor nodig, want het is echt niet zo moeilijk om een eenvoudige sturing voor motoren in elkaar te knutselen: zie schema. Bovendien hebben we voor deze schakeling een print ont- worpen, zodat e.e.a. wel heÃÅeÃÅl gemak- kelijk kan worden opgebouwd! De motor-aansturing heeft twee in- gangen: zijn beide eÃÅeÃÅn (+ 12 V), dan gebeurt er (uiteraard zou je bijna zeg- gen) niets. Zodra echter de spanning aan eÃÅeÃÅn van de ingangen, laten we zeggen ingang A, nagenoeg gelijk wordt aan nul, zal stuurtor T5 gaan geleiden. Dit heeft tot gevolg dat zo- wel T1 als T4 eveneens gaat geleiden en de motor draait in een bepaalde richting, waarmee we tevens bij het punt zijn beland waar we kunnen uit- leggen waarom deze motor-aanstu- ring eigenlijk het predikaat "zuinig" heeft meegekregen. De attente lezer zal het wellicht al bij...
