sync-separator

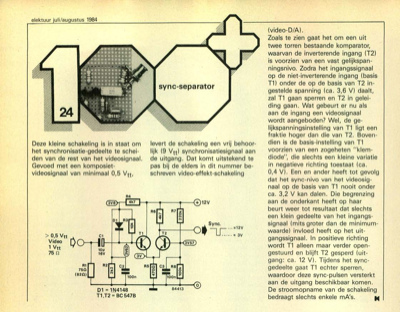

elektuur juli/augustus 1984 Deze kleine schakeling is in staat om het synchronisatie-gedeelte te schei- den van de rest van het videosignaal. Gevoed met een komposiet- videosignaal van minimaal 0,5 Vtt, levert de schakeling een vrij behoor- lijk (9 Vtt) synchronisatiesignaal aan de uitgang. Dat komt uitstekend te pas bij de elders in dit nummer be- schreven video-effekt-schakeling (video-D/A). Zoals te zien gaat het om een uit twee torren bestaande komparator, waarvan de inverterende ingang (T2) is voorzien van een vast gelijkspan- ningsnivo. Zodra het ingangssignaal op de niet-inverterende ingang (basis T1) onder de op de basis van T2 in- gestelde spanning (ca. 3,6 V) daalt, zal Ti gaan sperren en T2 in gelei- ding gaan. Wat gebeurt er nu als aan de ingang een videosignaal wordt aangeboden? Wel, de ge- lijkspanningsinstelling van T1 ligt een fraktie hoger dan die van T2. Boven- dien is de basis-instelling van T1 voorzien van een zogeheten "klem- diode", die slechts een kleine var...
