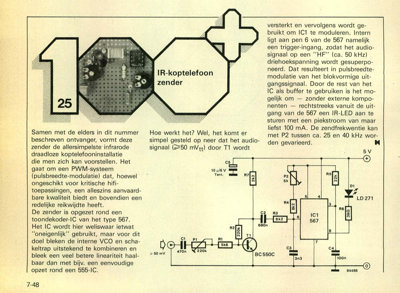

Samen met de elders in dit nummer beschreven ontvanger, vormt deze zender de allersimpelste infrarode draadloze koptelefooninstallatie die men zich kan voorstellen. Het gaat om een PWM-systeem (pulsbreedte-modulatie) dat, hoewel ongeschikt voor kritische hifi- toepassingen, een alleszins aanvaard- bare kwaliteit biedt en bovendien een redelijke reikwijdte heeft. De zender is opgezet rond een toondekoder-IC van het type 567. Het IC wordt hier weliswaar ietwat "oneigenlijk" gebruikt, maar voor dit doel bleken de interne VCO en scha- keltrap uitstekend te kombineren en bleek een veel betere lineariteit haal- baar dan met bijv. een eenvoudige opzet rond een 555-IC. Hoe werkt het? Wel, het komt er simpel gesteld op neer dat het audio- signaal (...›-.5" 0 mVtt) door T1 wordt versterkt en vervolgens wordt ge- bruikt om IC1 te moduleren. Intern ligt aan pen 6 van de 567 namelijk een trigger-ingang, zodat het audio- signaal op een "HF" (ca. 50 kHz) driehoekspanning wordt gesuperpo- neerd...
