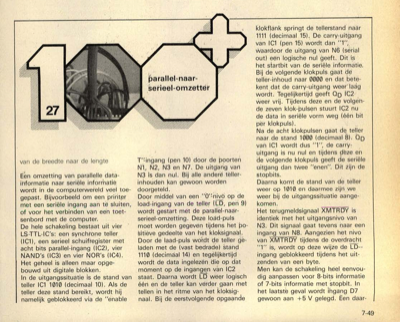

parallel-naar-serieel-omzetter - van de breedte naar de lengte
van de breedte naar de lengte Een omzetting van parallelle data- ihformatie naar serieÃàle inforrnatie wordt in de computerwereld veel toe- gepast. Bijvoorbeeld om een printer met een serieÃàle ingang aan te sluiten, of voor het verbinden van een toet- senbord met de computer. De hele schakeling bestaat uit vier LS-TTL-IC"s: een synchrone teller (IC1), een serieel schuifregister met acht bits parallel-ingang (IC2), vier NAND"s (IC3) en vier NOR"s (IC4). Het geheel is alleen maar opge- bouwd uit digitale blokken. In de uitgangssituatie is de stand van teller IC1 1010 (decimaal 10). Als de teller deze stand bereikt, wordt hij namelijk geblokkeerd via de "enable T"ingang (pen 10) door de poorten Ni., N2, N3 en N7. De uitgang van N3 is dan nul. Bij alle andere teÃÅller- inhouden kan gewoon worden doorgeteld. Door middel van een "b"nivt-5 op de load-ingang van de teller (LD, pen 9) wordt gestart met de parallel-naar- serieel-omzetting. Deze loaÃÅd-puls moet worden gegeven tijdens het P...
