RESIRQNMI-indikator - voor 6502-computers

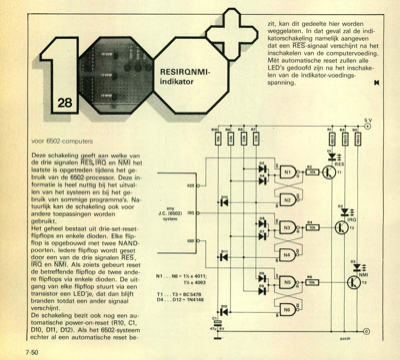

voor 6502-computers Deze schakeling geeft aan welke van de drie signalen RES,IRQ en NMI het laatste is opgetreden tijdens het ge- bruik van de 6502-processor. Deze in- formatie is heel nuttig bij het uitval- len van het systeem en bij het ge- bruik van sommige programma"s. Na- tuurlijk kan de schakeling ook voor andere toepassingen worden gebruikt. Het geheel bestaat uit drie-set-reset- flipflops en enkele dioden. Elke flip- flop is opgebouwd met twee NAND- poorten. Iedere flipflop wordt geset door een van de drie signalen RES, IRQ en NMI. Als zoiets gebeurt reset de betreffende flipflop de twee ande- re flipflops via enkele dioden. De uit- gang van elke flipflop stuurt via een transistor een LED"je, dat dan blijft branden totdat een ander signaal verschijnt. De schakeling bezit ook nog een au- tomatische power-on-reset (R10, C1, D10, D11, D12). Als het 6502-systeem echter al een automatische reset be- 7-50 R] any J.C. (6502) system D2 IRQ 12 N1...N6= 11,4x 4011; x 4093 T1 ... T3 ...
