LED-okkazie-teller

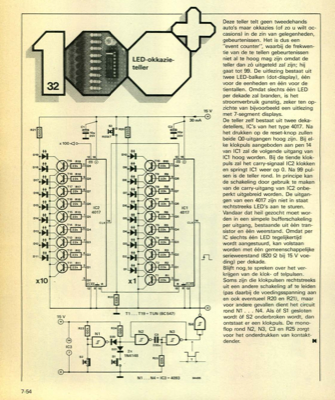

7-54 15V 0 R20 010 D9 138 D7 06 D5 D4 D3 D2 C2 25V 125V 12 16 09 08 7 06 1cl 4017 05 n w■ T1 ... T19 = TUN (BC 547) N2 N3 + N1 . N4 = IC3 = 4093 84495 11 04 03 02 01 00 J.CLKE 151 BI 30 mA 14 CLK T 15V Deze teller telt geen tweedehands auto"s maar okkazies (of zo u wilt oc- casions) in de zin van gelegenheden, gebeurtenissen. Het is dus een "event counter", waarbij de frekwen- tie van de te tellen gebeurtenissen niet al te hoog mag zijn omdat de teller dan zó uitgeteld zal zijn; hij gaat tot 99. De uitlezing bestaat uit twee LED-balken (dot-display), één voor de eenheden en één voor de tientallen. Omdat slechts één LED per dekade zal branden, is het stroomverbruik gunstig, zeker ten op- zichte van bijvoorbeeld een uitlezing met 7-segment displays. De teller zelf bestaat uit twee deka- detellers, IC"s van het type 4017. Na het drukken op de reset-knop zullen beide 00-uitgangen hoog zijn. Bij el- ke klokpuls aangeboden aan pen 14 van IC1 zal de volgende uitgang van I...
