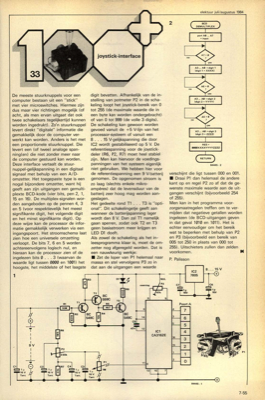

joystick-interface
De meeste stuurknuppels voor een computer bestaan uit een "stick" met vier microswitches. Hiermee zijn dus maar vier richtingen mogelijk (of acht, als men ervan uitgaat dat ook twee schakelaars tegelijkertijd kunnen worden ingedrukt). Zo"n stuurknuppel levert direkt "digitale" informatie die gemakkelijk door de computer ver- werkt kan worden. Anders is het met een proportionele stuurknuppel. Die levert een (of twee) analoge span- ning(en) die niet zonder meer naar de computer gestuurd kan worden. Deze interface vertaalt de stuur- nuppel-gelijkspanning in een digitaal signaal met behulp van een A/D- omzetter. Het toegepaste type is een nogal bijzondere omzetter, want hij geeft aan zijn uitgangen een gemulti- plexte BCD-kode (vier bits, pen 2, 1, 15 en 16). De multiplex-signalen wor- den aangeboden op de pennen 4, 3 en 5 (voor respektievelijk het meest signifikante digit, het volgende digit en het minst signifikante digit). Op deze wijze kan de processor de infor- matie gemakkelijk ...
