zware opamp-voeding

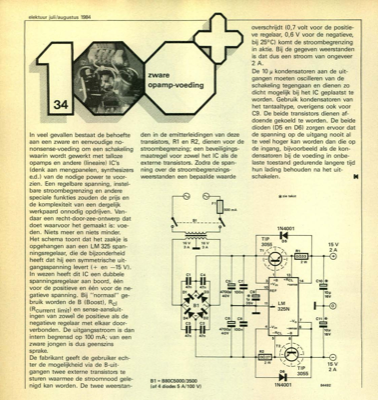

elektuur juli/augustus 1984 In veel gevallen bestaat de behoefte aan een zware en eenvoudige no- nonsense-voeding om een schakeling waarin wordt gewerkt met talloze opamps en andere (lineaire) IC"s (denk aan mengpanelen, synthesizers e.d.) van de nodige power te voor- zien. Een regelbare spanning, instel- bare stroombegrenzing en andere speciale funkties zouden de prijs en de komplexiteit van een dergelijk werkpaard onnodig opdrijven. Van- daar een recht-door-zee-ontwerp dat doet waarvoor het gemaakt is: voe- den. Niets meer en niets minder. Het schema toont dat het zaakje is opgehangen aan een LM 325 span- ningsregelaar, die de bijzonderheid heeft dat hij een symmetrische uit- gangsspanning levert 1+ en -15 V). In wezen heeft dit IC een dubbele spanningsregelaar aan boord, eÃÅeÃÅn voor de positieve en eÃÅeÃÅn voor de ne- gatieve spanning. Bij "normaal" ge- bruik worden de B (Boost), Rcl (Rcurrent limit) en sense-aansluit- ingen van zowel de positieve als de negatieve regelaar m...
