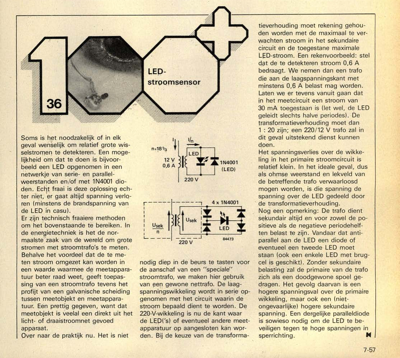

LED-stroomsensor

Soms is het noodzakelijk of in elk geval wenselijk om relatief grote wis- selstromen te detekteren. Een moge- lijkheid om dat te doen is bijvoor- beeld een LED opgenomen in een netwerkje van serie- en parallel- weerstanden en/of met 1N4001 dio- den. Echt fraai is deze oplossing ech- ter niet, "er gaat altijd spanning verlo- ren (minstens de brandspanning van de LED in casu). Er zijn technisch fraaiere methoden om het bovenstaande te bereiken. In de energietechniek is het de nor- maalste zaak van de wereld om grote stromen met stroomtrafo"s te meten. Behalve het voordeel dat de te me- ten stroom omgezet kan worden in een waarde waarmee de meetappara- tuur beter raad weet, geeft toepas- sing van een stroomtrafo tevens het profijt van een galvanische scheiding tussen meetobjekt en meetappara- tuur. Een prettig gegeven, want dat meetobjekt is veelal een direkt uit het licht- of draaistroomnet gevoed apparaat. Over naar de praktijk nu. Het is niet 1N4001 (LED) tieverhouding moet rekeni...
