flexibele voeding - met de universele 723-spanningsregelaar

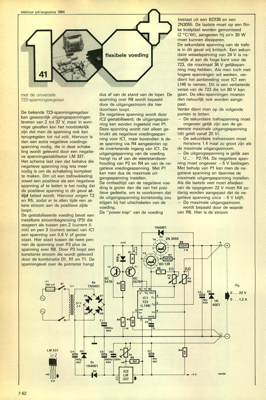

elektuur juli/augustus 1984 met de universele 723-spanningsregelaar De bekende 723-spanningsregelaar kan gewoonlijk uitgangsspanningen leveren van 2 tot 37 V, maar in som- mige gevallen kan het noodzakelijk zijn dat men de spanning ook kan terugregelen tot nul volt. Hiervoor is dan een extra negatieve voedings- spanning nodig, die in deze schake- ling wordt geleverd door een negatie- ve spanningsstabilisator LM 337. Het schema laat zien dat behalve die negatieve spanning nog iets meer nodig is om de schakeling kompleet te maken. Om uit een trafowikkeling zowel een positieve als een negatieve spanning af te leiden is het nodig dat de positieve spanning in dit geval al- tijd belast wordt. Hiervoor zorgen T2 en R5, zodat er te allen tijde een ze- kere stroom aan de positieve zijde loopt. De gestabiliseerde voeding bevat een instelbare stroombegrenzing (P3) die reageert als tussen pen 2 (current li- mit) en pen 3 (current sense) van IC1 een spanning van 0,6 V of groter staat. Hier sta...
