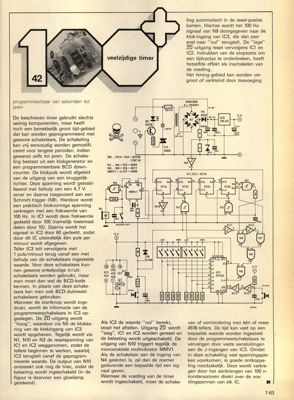

veelzijdige timer - programmeerbaar van sekonden tot jaren
programmeerbaar van sekonden tot jaren De beschreven timer gebruikt slechts weinig komponenten, maar heeft toch een betrekkelijk groot tijd-gebied dat kan worden geprogrammeerd met gewone schakelaars. De schakeling kan vrij eenvoudig worden gemodifi- ceerd voor langere perioden, indien gewenst zelfs tot jaren. De schake- ling bestaat uit een klokgenerator en een programmeerbare BCD down- counter. De klokpuls wordt afgeleid van de uitgang van een bruggelijk- richter. Deze spanning wordt gestabi- liseerd met behulp van een 4,7 V- zener en daarna toegevoerd aan een Schmitt-trigger (N9). Hierdoor wordt een praktisch blokvormige spanning verkregen met een frekwentie van 100 Hz. In IC1 wordt deze frekwentie gedeeld door 100 (namelijk tweemaal delen door 10). Daarna wordt het signaal in IC2 door 60 gedeeld, zodat door dit IC uiteindelijk eÃÅeÃÅn puls per minuut wordt afgegeven. Teller IC3 telt vervolgens met 1 puls/minuut terug vanaf een met behulp van de schakelaars ingestelde waarde. V...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
