lineaire optocoupler

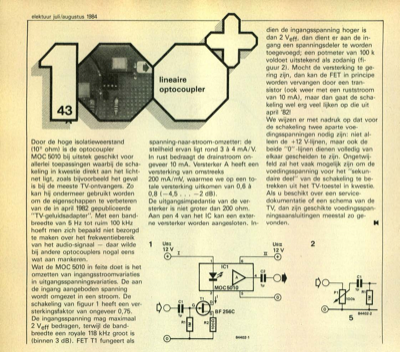

elektuur juli/augustus 1984 Door de hoge isolatieweerstand (10" ohm) is de optocoupler MOC 5010 bij uitstek geschikt voor allerlei toepassingen waarbij de scha- keling in kwestie direkt aan het licht- net ligt, zoals bijvoorbeeld het geval is bij de meeste TV-ontvangers. Zo kan hij ondermeer gebruikt worden om de eigenschappen te verbeteren van de in april 1982 gepubliceerde "TV-geluidsadapter". Met een band- breedte van 5 Hz tot ruim 100 kHz hoeft men zich bepaald niet bezorgd te maken over het frekwentiebereik van het audio-signaal - daar wilde bij andere optocouplers nogal eens wat aan mankeren. Wat de MOC 5010 in feite doet is het omzetten van inga ngsstroomvariaties in uitgangsspanningsvariaties. De aan de ingang aangeboden spanning wordt omgezet in een stroom. De schakeling van figuur 1 heeft een ver- sterkingsfaktor van ongeveer 0,75. De ingangsspanning mag maximaal 2 Veff bedragen, terwijl de band- breedte een royale 118 kHz groot is (binnen 3 dB). FET T1 fungeert als sp...
