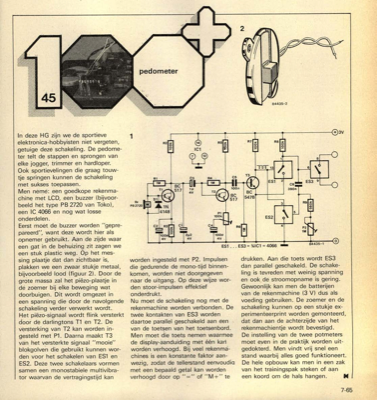

pedometer
In deze HG zijn we de sportieve elektronica-hobbyisten niet vergeten, R2 getuige deze schakeling. De pedome- ter telt de stappen en sprongen van elke jogger, trimmer en hardloper. Ook sportievelingen die graag touw- tje springen kunnen de schakeling R1 met sukses toepassen. BC 517 3 O 84435-1 C) Men neme: een goedkope rekenma- chihe met LCD, een buzzer (bijvoor- beeld het type PB 2720 van Toko), PB2720 een IC 4066 en nog wat losse onderdelen. Eerst moet de buzzer worden "gepre- C1 pareerd", want deze wordt hier als opnemer gebruikt. Aan de zijde waar een gat in de behuizing zit zagen we een stuk plastic weg. Op het mes- sing plaatje dat dan zichtbaar is, plakken we een zwaar stukje metaal, bijvoorbeeld lood (figuur 2). Door de grote massa zal het pieÃàzo-plaatje in de zoemer bij elke beweging wat doorbuigen. Dit wordt omgezet in een spanning die door de navolgende schakeling verder verwerkt wordt. Het pieÃàzo-signaal wordt flink versterkt door de darlingtons T1 en T2. De versterki...
