frekwentiemeter - met extra nauwkeurigheid voor lage frekwenties

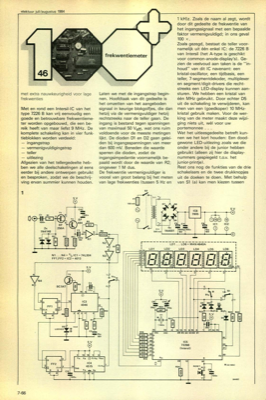

elektuur juli/augustus 1984 met extra nauwkeurigheid voor lage frekwenties Met en rond een Intersil-IC van het type 7226 B kan vrij eenvoudig een goede en betrouwbare frekwentieme- ter worden opgebouwd, die een be- reik heeft van maar liefst 9 MHz. De komplete schakeling kan in vier funk- tieblokken worden verdeeld: — ingangstrap — vermenigvuldigingstrap — teller — uitlezing Afgezien van het tellergedeelte heb- ben we alle deelschakelingen al eens eerder bij andere ontwerpen gebruikt en besproken, zodat we de beschrij- ving ervan summier kunnen houden. Laten we met de ingangstrap begin- nen. Hoofdtaak van dit gedeelte is het omzetten van het aangeboden signaal in keurige blokgolfjes, die dan hetzij via de vermenigvuldiger hetzij rechtstreeks naar de teller gaan. De ingang is bestand tegen spanningen van maximaal 50 V e ff, wat ons ruim voldoende voor de meeste metingen lijkt. De dioden D1 en D2 gaan gelei- den bij ingangsspanningen van meer dan 600 mV. Beneden die waarde s...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
