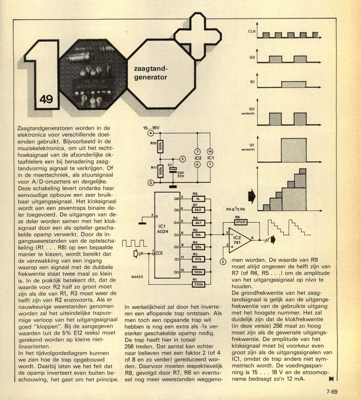

zaagtandgenerator
Zaagtandgeneratoren worden in de elektronica voor verschillende doel- einden gebruikt. Bijvoorbeeld in de muziekelektronica, om uit het recht- hoeksignaal van de afzonderlijke ok- taafdelers een bij benadering zaag- tandvormig signaal te verkrijgen. Of in de meettechniek, als stuursignaal voor A/D-omzetters en dergelijke. Deze schakeling levert ondanks haar eenvoudige opbouw een zeer bruik- baar uitgangssignaal. Het kloksignaal wordt aan een zeventraps binaire de- ler toegevoerd. De uitgangen van de- ze deler worden samen met het klok- signaal door een als opteller gescha- kelde opamp verwerkt. Door de in- gangsweerstanden van de optelscha- keling (R1 . . . R8) op een bepaalde manier te kiezen, wordt bereikt dat de verzwakking van een ingang waarop een signaal met de dubbele frekwentie staat twee maal zo klein is. In de praktijk betekent dit, dat de waarde voor R2 half zo groot moet zijn als die van R1, R3 moet weer de helft zijn van R2 enzovoorts. Als er nauwkeurige weerstanden g...
