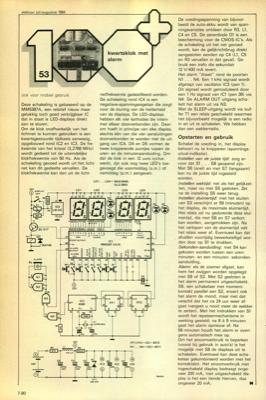

elektuur juli/augustus 1984 ook voor mobiel gebruik Deze schakeling is gebaseerd op de MM5387A, een relatief nieuw maar gelukkig toch goed verkrijgbaar IC dat in staat is LED-displays direkt aan te sturen. Om de klok onafhankelijk van het lichtnet te kunnen gebruiken is een kwartsgestuurde tijdbasis aanwezig, opgebouwd rond IC2 en IC3. De fre- kwentie van het kristal (3,2768 MHz) wordt gedeeld tot de uiteindelijke klokfrekwentie van 50 Hz. Als de schakeling gevoed wordt uit het licht- net kan dit gedeelte vervallen. De klokfrekwentie kan dan uit de licht- netfrekwentie gedestilleerd worden. De schakeling rond IC4 is een negatieve-spanningsregelaar die zorgt voor de sturing van de helderheid van de displays. De LED-displays hebben elk vier kathodes die intern met elkaar doorverbonden zijn. Daar- om hoeft in principe van elke display slechts eÌeÌn van die vier aansluitingen doorverbonden te worden met de uit- gang van IC4. D4 en D5 vormen de twee knipperende puntjes tussen de uren...
