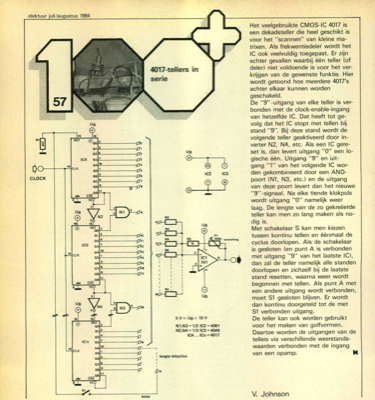

elektuur juli/augustus 1984 CLOCK A 14 UB 161 UB 04 00 01 fyz 03 UB Het veelgebruikte CMOS-IC 4017 is een dekadeteller die heel geschikt is voor het "scannen" van kleine ma- trixen. Als frekwentiedeler wordt het IC ook veelvuldig toegepast. Er zijn echter gevallen waarbij eÌeÌn teller (of deler) niet voldoende is voor het ver- krijgen van de gewenste funktie. Hier wordt getoond hoe meerdere 4017"s achter elkaar kunnen worden geschakeld. De "9"-uitgang van elke teller is ver- bonden met de clock-enable-ingang van hetzelfde IC. Dat heeft tot ge- volg dat het IC stopt met tellen bij stand "9". Bij deze stand wordt de volgende teller geaktiveerd door in- verter N2, N4, etc. Als een IC gere- set is, dan levert uitgang "0" een lo- gische eÌeÌn. Uitgang "9" en "uit- gang "1" van het volgende IC wor- den gekombineerd door een AND- poort (N1, N3, etc.) en de uitgang van deze poort levert dan het nieuwe "9"-signaal. Na eÌlke tiende klokpuls wordt uitgang "0" namelijk weer laag. De leng...
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
