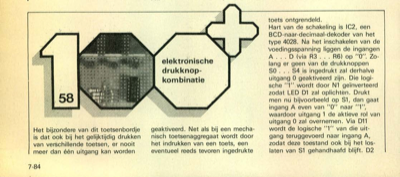

elektronische drukknopkombinatie
84506 Het bijzondere van dit toetsenbordje is dat ook bij het gelijktijdig drukken van verschillende toetsen, er nooit meer dan eÌeÌn uitgang kan worden geaktiveerd. Net als bij een mecha- nisch toetsenaggregaat wordt door het indrukken van een toets, een eventueel reeds tevoren ingedrukte 7-84 elektronische drukknop- kombinatie toets ontgrendeld. Hart van de schakeling is IC2, een BCD-naar-decimaal-dekoder van het type 4028. Na het inschakelen van de voedingsspanning liggen de ingangen A . . . D (via R3 . . . R6) op "0". Zo- lang er geen van de drukknoppen SO . . S4 is ingedrukt zal derhalve uitgang 0 geaktiveerd zijn. Die logi- sche "1" wordt door N1 geïnverteerd zodat LED D1 zal oplichten. Drukt men nu bijvoorbeeld op S1, dan gaat ingang A even van "0" naar "1", waardoor uitgang 1 de aktieve rol van uitgang 0 zal overnemen. Via D11 wordt de logische "1" van die uit- gang teruggevoerd naar ingang A, zodat deze toestand ook bij het los- laten van S1 gehandhaafd blijft. D2 ...
